功能特性：
电压采集
电压采集通道数：
单端：32通道
差分：16通道
ADC分辨率：16bit
ADC转换率：最大1MHz
通道采样频率
32通道采样时；31.25KHz/通道 (1MHz/32)
单通道采样时：1MHz /通道 (1MHz/1)
每通道-3db带宽：3KHz
采样扫描表
最大设置深度：256；
通道设置范围：0～31或扫描“地”
输入电压范围：±40V
板载最大存储深度：2M×16bit
采集精度：DC：优于0.15%FSR；AC：优于0.2%FSR
输入阻抗：1MΩ
模拟输入过压保护：72V
电压输出
通道：
16个静态通道（cPCI-WD6520）
范围：±10V
输出阻抗：10Ω
驱动电流：10mA/每通道
精度：优于±（0.05%设定值+2mV）
TTL
16通道TTL/CMOS兼容电平
8通道一组设置为输入/输出
计数器
通道数：2
输入范围：0～10V，3～10V为高
输入信号频率：1MHz
支持频率、脉冲个数测量
工作环境
工作温度：-40℃～+85℃（工业级）
存储温度：-55℃～+100℃（工业级）
相对湿度：湿度 5%～90%（不凝露）
操作系统
支持Windows 7/10
支持Linux、银河麒麟（选件）
开发工具
支持VB/VC++、QT、Borland Builder C++、LabWidows/CVI和LabView等

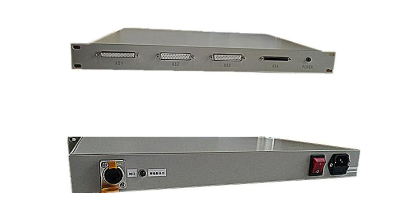

订货信息：LAN-WD6520
| 总线形式 | 型号名 | 通道数 |
| LAN | WD6520 | / |
功能特性：
电压采集
电压采集通道数：
单端：32通道
差分：16通道
ADC分辨率：16bit
ADC转换率：最大1MHz
通道采样频率
32通道采样时；31.25KHz/通道 (1MHz/32)
单通道采样时：1MHz /通道 (1MHz/1)
每通道-3db带宽：3KHz
采样扫描表
最大设置深度：256；
通道设置范围：0～31或扫描“地”
输入电压范围：±40V
板载最大存储深度：2M×16bit
采集精度：DC：优于0.15%FSR；AC：优于0.2%FSR
输入阻抗：1MΩ
模拟输入过压保护：72V
电压输出
通道：
16个静态通道（cPCI-WD6520）
范围：±10V
输出阻抗：10Ω
驱动电流：10mA/每通道
精度：优于±（0.05%设定值+2mV）
TTL
16通道TTL/CMOS兼容电平
8通道一组设置为输入/输出
计数器
通道数：2
输入范围：0～10V，3～10V为高
输入信号频率：1MHz
支持频率、脉冲个数测量
工作环境
工作温度：-40℃～+85℃（工业级）
存储温度：-55℃～+100℃（工业级）
相对湿度：湿度 5%～90%（不凝露）
操作系统
支持Windows 7/10
支持Linux、银河麒麟（选件）
开发工具
支持VB/VC++、QT、Borland Builder C++、LabWidows/CVI和LabView等

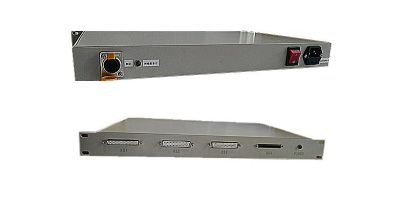

订货信息：LAN-WD6520
